Завдяки своїй універсальності та надійності, вакуумні двоступінчасті насоси серії CDS та NP добре себе зарекомендували у хімічній, нафтовій, полімерній, текстильній та харчовій галузях.
Насоси серії CDS мають продуктивність до 760 м³/годину при розрідженні 120 мбар. Якщо необхідно забезпечити більшу продуктивність, рекомендують використовувати насоси типу NP.
Вакуумні насоси типу CDS та NP можуть бути оснащені торцевими ущільненнями різної конструкції та матеріалів.
Матеріальне виконання комплектуючих вакуумних насосів даного типу представлено в кількох варіантах в залежності від поставленого технічного завдання.
ОСНОВНІ ТИПОРОЗМІРИ

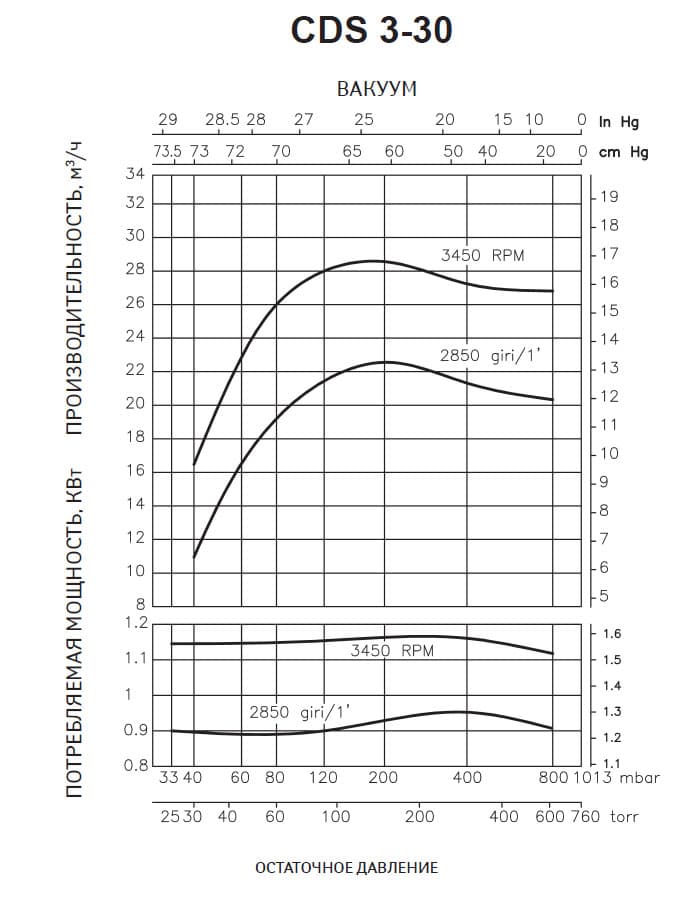

CDS 3-30
ДО 21 М³/ГОД ПРИ 120 МБАР

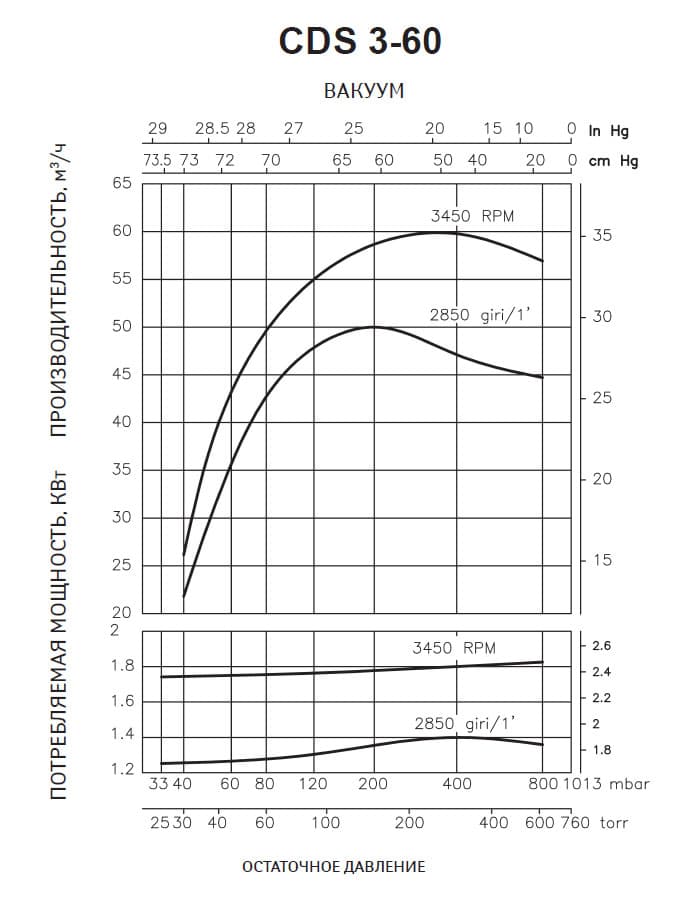

CDS 3-60
ДО 48 М³/ГОД ПРИ 120 МБАР

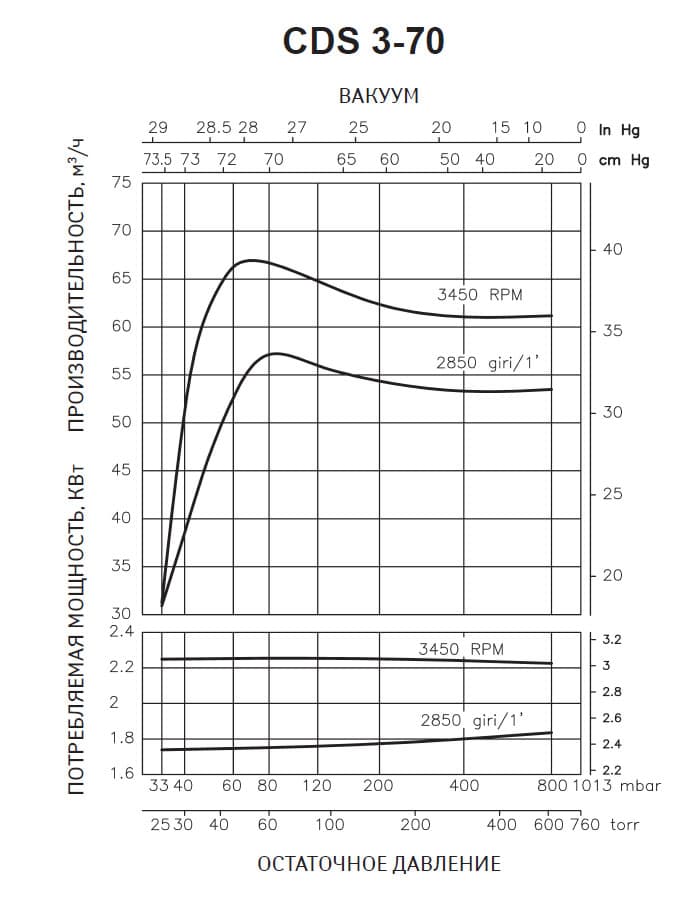

CDS 3-70
ДО 56 М³/ГОД ПРИ 120 МБАР

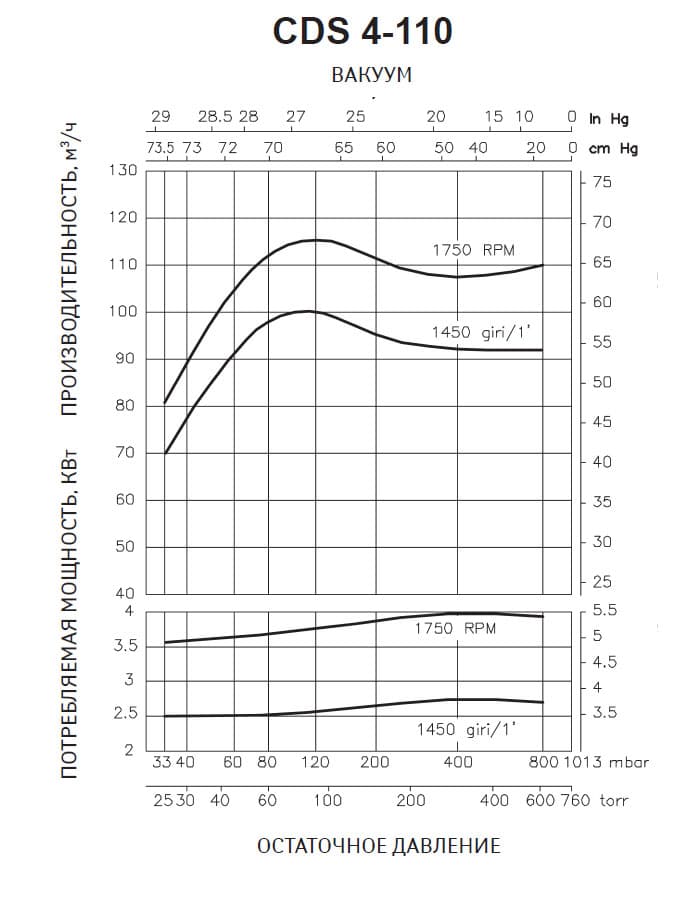

CDS 4-110
ДО 100 М³/ГОД ПРИ 120 МБАР

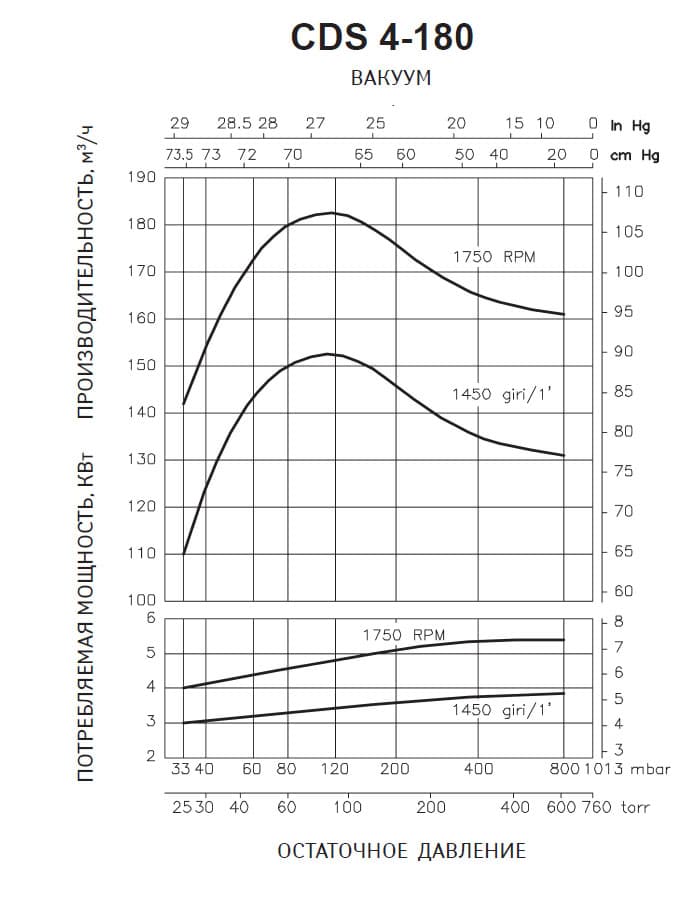

CDS 4-180
ДО 153 М³/ГОД ПРИ 120 МБАР

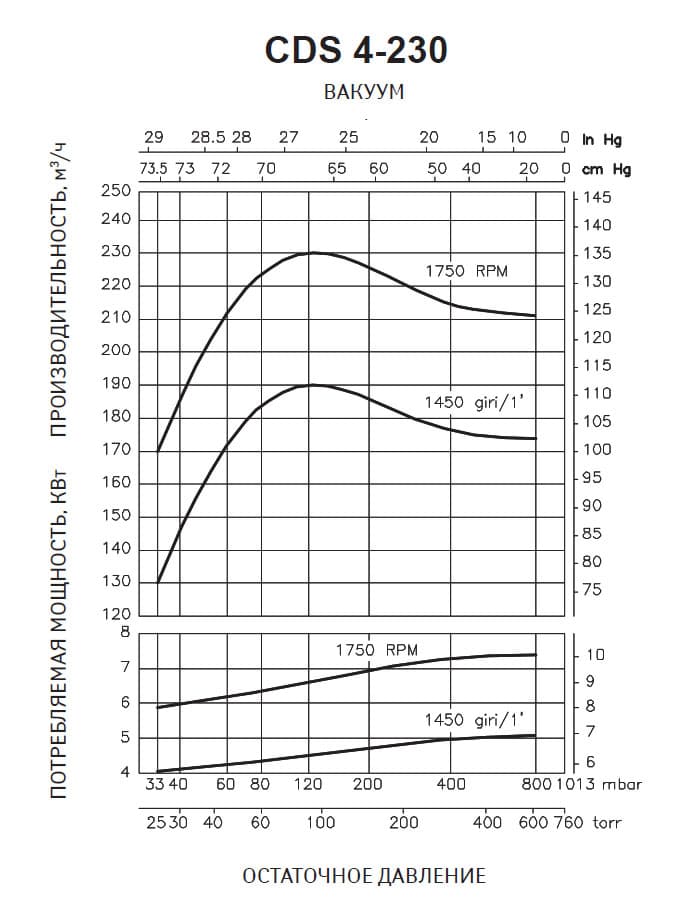

CDS 4-230
ДО 190 М³/ГОД ПРИ 120 МБАР

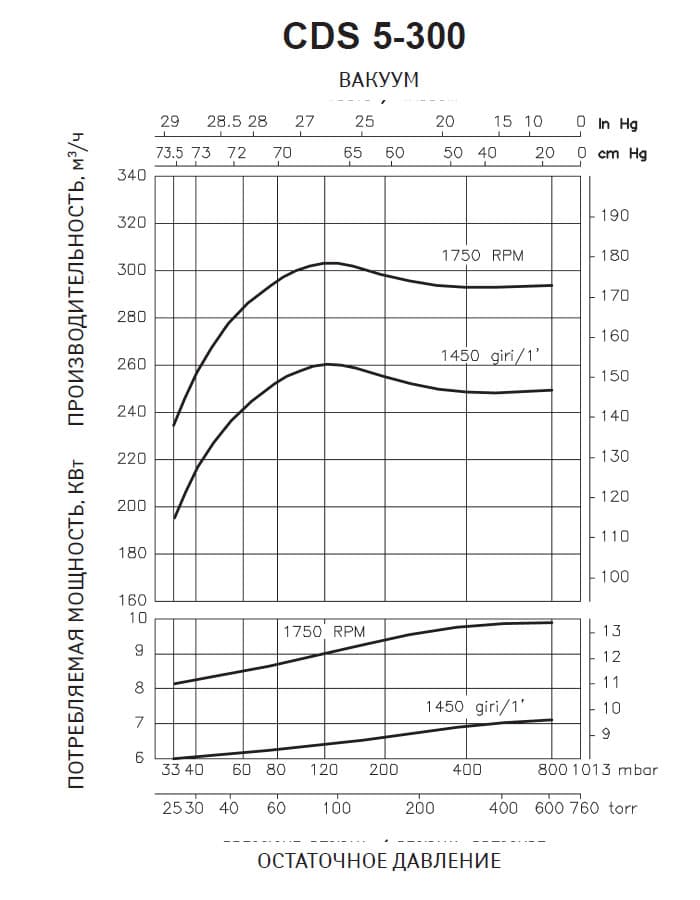

CDS 5-300
ДО 260 М³/ГОД ПРИ 120 МБАР

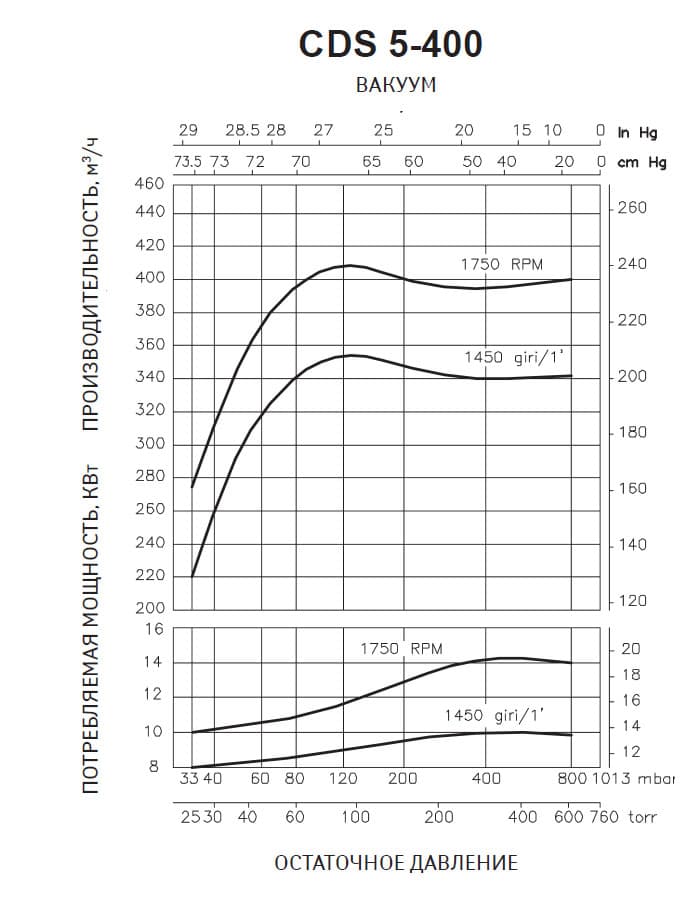

CDS 5-400
ДО 352 М³/ГОД ПРИ 120 МБАР
CDS 5-480
ДО 190 М³/ГОД ПРИ 120 МБАР
CDS 8-700
ДО 260 М³/ГОД ПРИ 120 МБАР
CDS 8-900
ДО 352 М³/ГОД ПРИ 120 МБАР

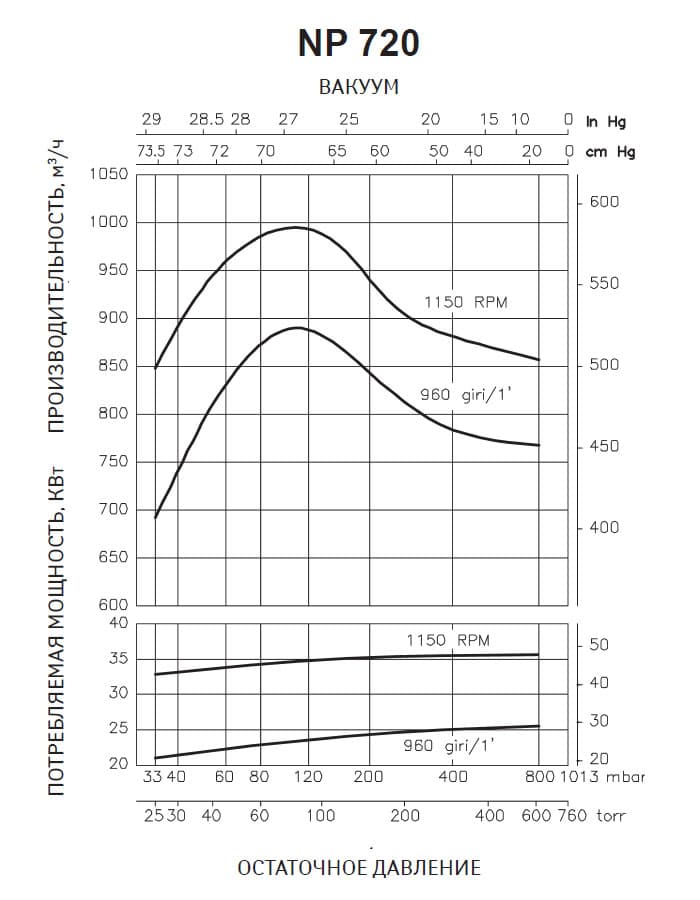

NP 720
ДО 890 М³/ГОД ПРИ 120 МБАР

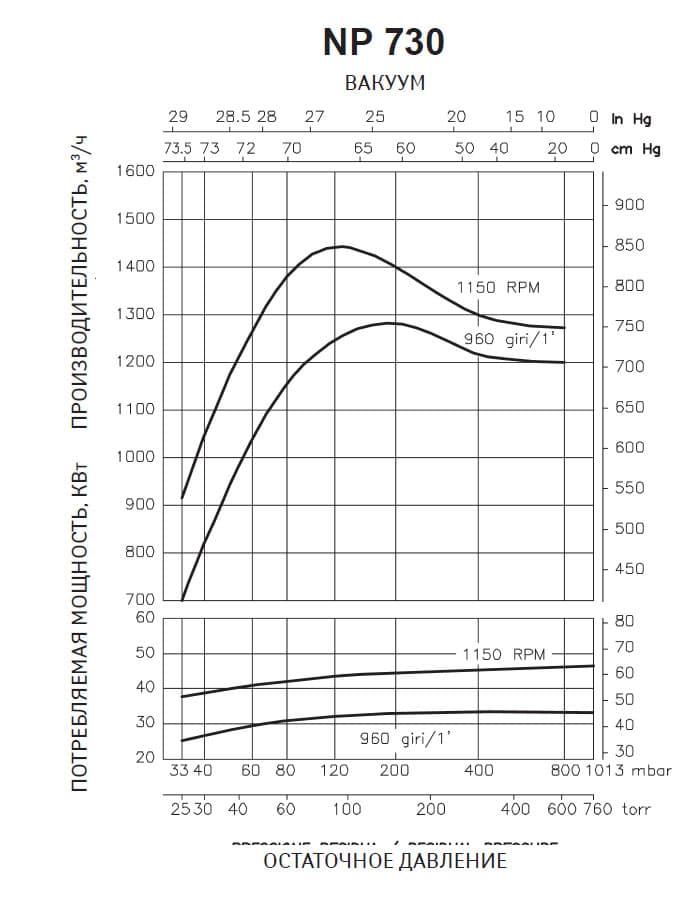

NP 730
ДО 1300 М³/ГОД ПРИ 120 МБАР

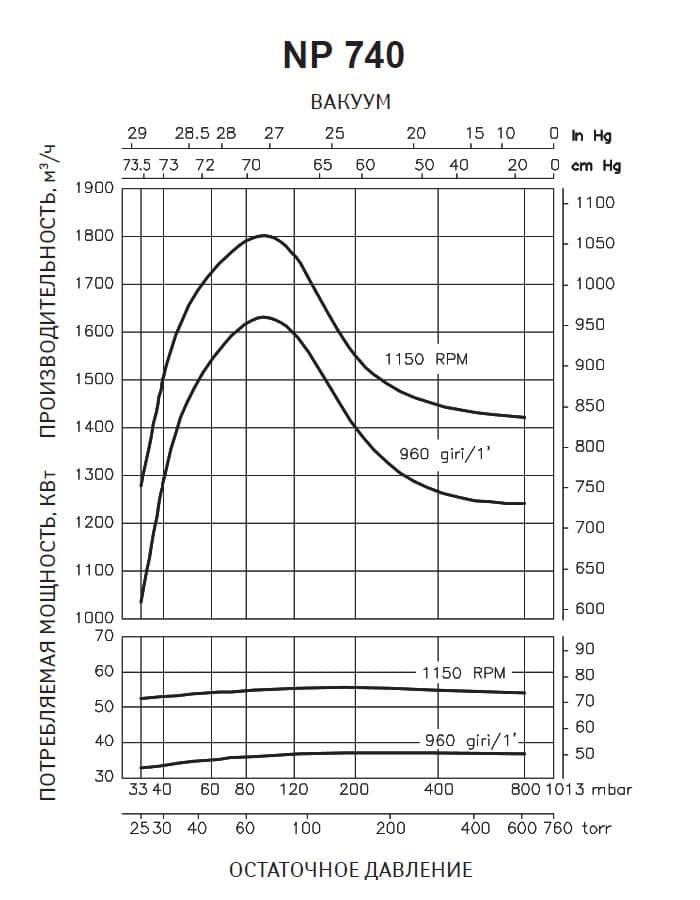

NP 740
ДО 1600 М³/ГОД ПРИ 120 МБАР

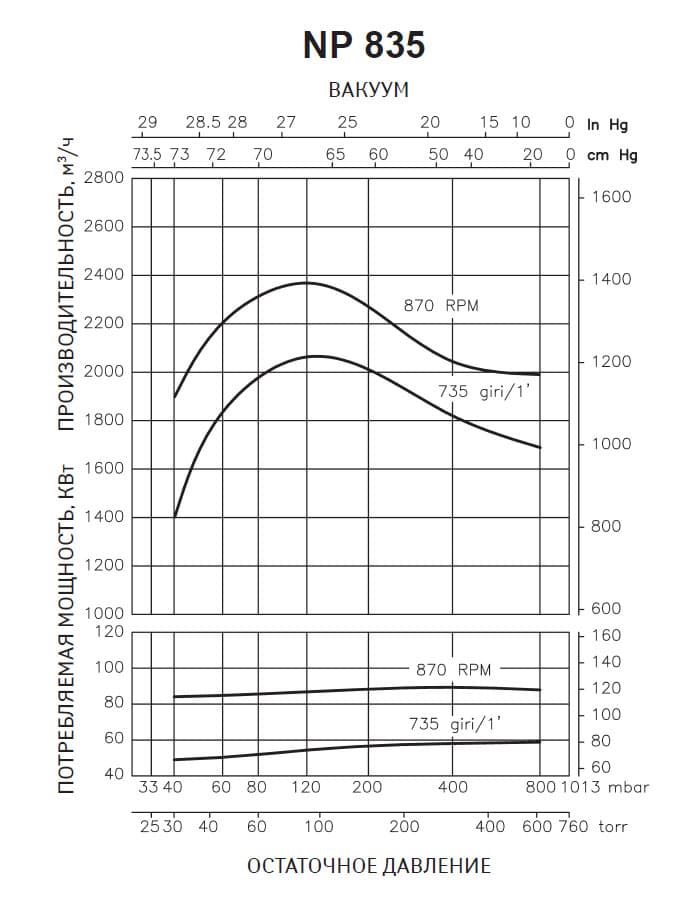

NP 835
ДО 2050 М³/ГОД ПРИ 120 МБАР

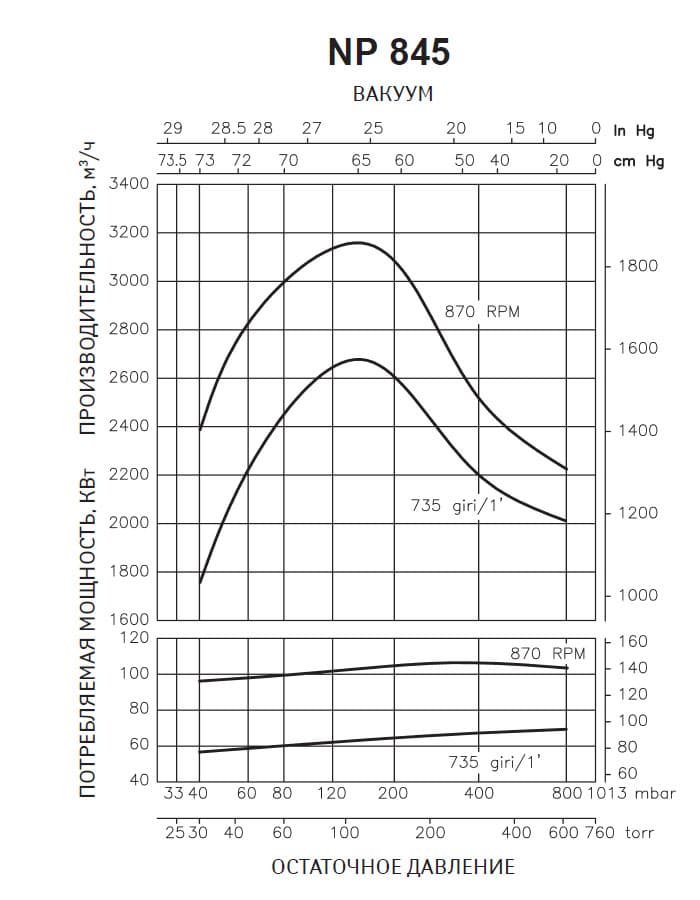

NP 845
ДО 2650 М³/ГОД ПРИ 120 МБАР

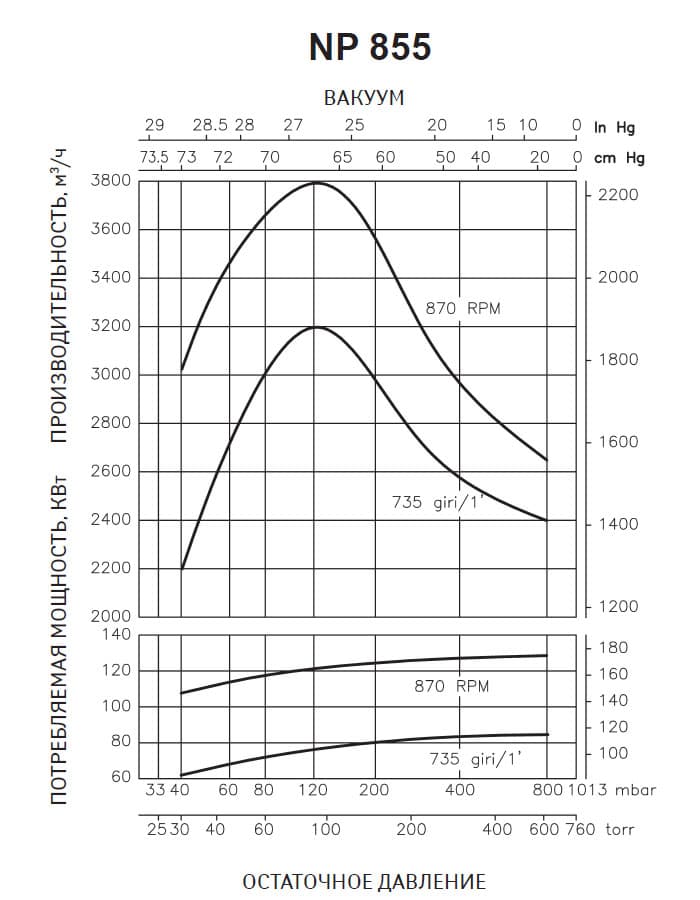

NP 855
ДО 3200 М³/ГОД ПРИ 120 МБАР
опис
Вакуумні насоси з гідравлічним поршнем серії CDS мають двоступеневу конструкцію. Їх відмінними рисами є надійність та простота в експлуатації. Необхідно відзначити й інші переваги
- можливість роботи практично з будь-яким газом та парою, навіть враховуючи перенесення залишкової рідини
- можливість виготовлення з різних матеріалів та спеціальних сплавів
- широкий діапазон застосування
- Висока надійність
- ізотермічний стиск
- єдина рухома частина – робоче колесо
- мінімальне технічне обслуговування
- робота без мастила
- низький рівень вібрації
- безшумна робота
ЕКСПЛУАТАЦІЯ
Робоча рідина має безперервно подаватися в насос під час його роботи для видалення тепла, що виділяється при стисканні, та відновлення рідинного кільця, оскільки частина рідини викидається разом із газом.
Робоча рідина може бути відокремлена від газу у вихідному сепараторі та, у разі потреби, повернута назад до системи. Як правило, в якості к робочої рідини використовується вода.
конструкція
Підшипники валу: два кулькові підшипники з консистентною змазкою
Підшипники валу: два кулькові підшипники з консистентною змазкою Базове виконання з вільним кінцем валу. За запитом моделі CDS 3, 4 та 5 можуть мати проміжну підтримуючу опору для з'єднання з електродвигуном B5 (з опорним фланцем) без опорної рами.
Напрямок обертання: за годинниковою стрілкою, з боку двигуна
Ущільнення валу: за допомогою двох механічних ущільнень
оснащення насоса магнітним приводом.
покриття проточної частини насосів фторопластом.
використання насоса серії LEX як компресора.
- Корпус – чавун
- Розподільний диск - чавун
- Робоче колесо– бронза
- Вал - нержавіюча сталь AISI 420
- Ущільнення валу – механічне, DIN 24960 (carbon-SIC-viton)
- Корпус - нержавіюча сталь SS316
- Імпелер – нержавіюча сталь SS316
- Розподільний диск – нержавіюча сталь SS316
- Вал – сталь конструкційна С40
- Ущільнення валу – механічне, DIN 24960 (carbon-SIC-viton)
