Вакуумні одноступінчасті насоси типу MEX та LEX мають однакову гідравлічну частину та робочі характеристики.
Єдина різниця між цими типами насосів – це спосіб приєднання насоса до електродвигуна.
ВАКУУМНИЙ НАСОС MEX
Насос прямий з'єднаний з фланцем електродвигуна, робоче колесо насоса кріпиться безпосередньо на вал електродвигуна.
Моноблочне виконання
ВАКУУМНИЙ НАСОС LEX
Насос встановлюється на опору, яка має підшипниковий вузол (два шарикопідшипники з консистентною змазкою).
Через цю опору є можливість підключити електродвигун стандартної конструкції B5.
ОСНОВНІ ТИПОРОЗМІРИ
MEX/LEX 25
ДО 18 М³/ГОД ПРИ 120 МБАР

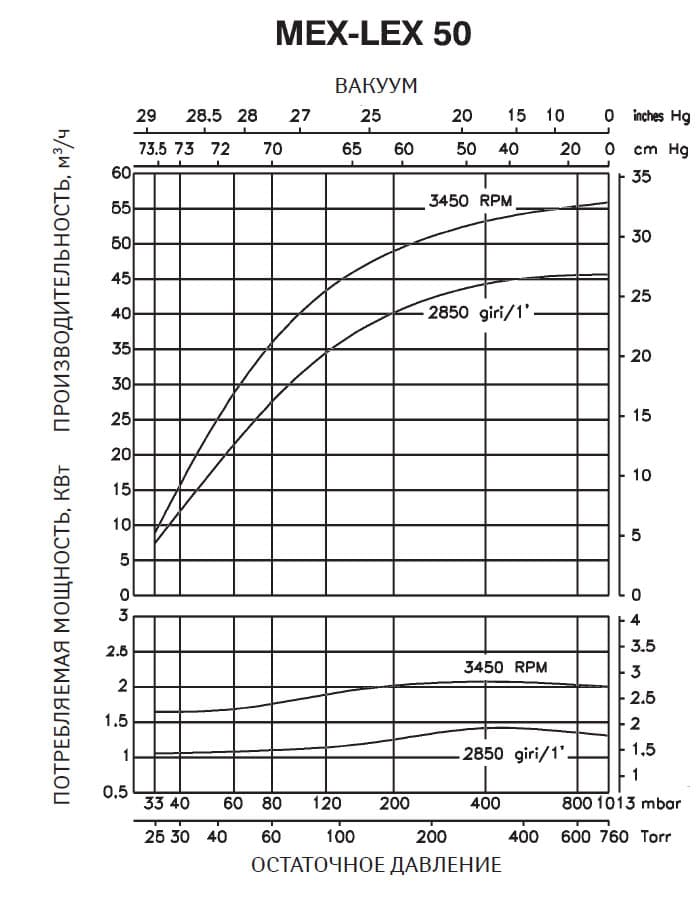

MEX/LEX 50
ДО 35 М³/ГОД ПРИ 120 МБАР
MEX/LEX 90
ДО 67 М³/ГОД ПРИ 120 МБАР

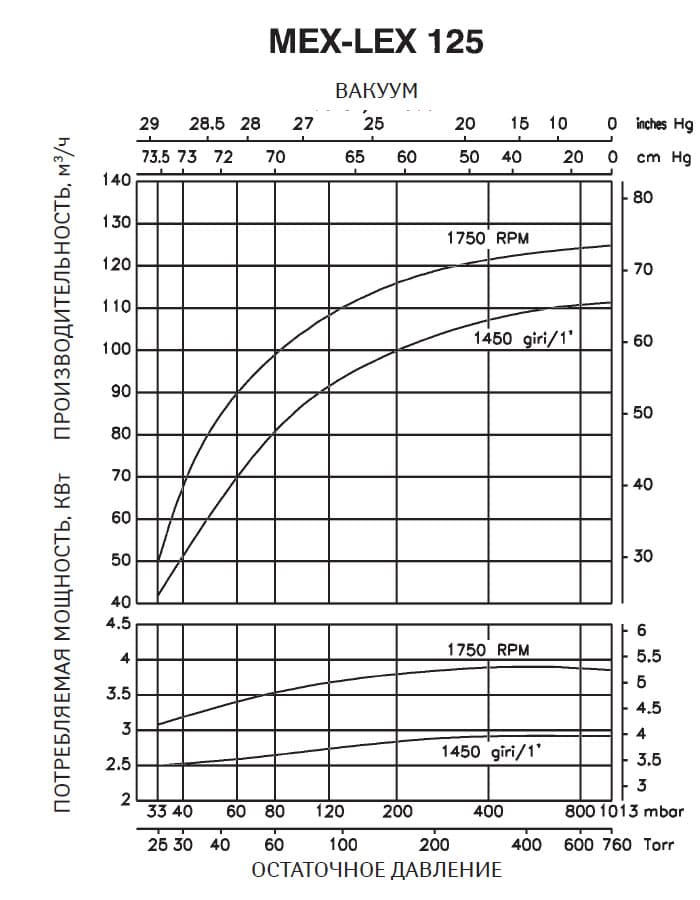

MEX/LEX 125
ДО 92 М³/ГОД ПРИ 120 МБАР

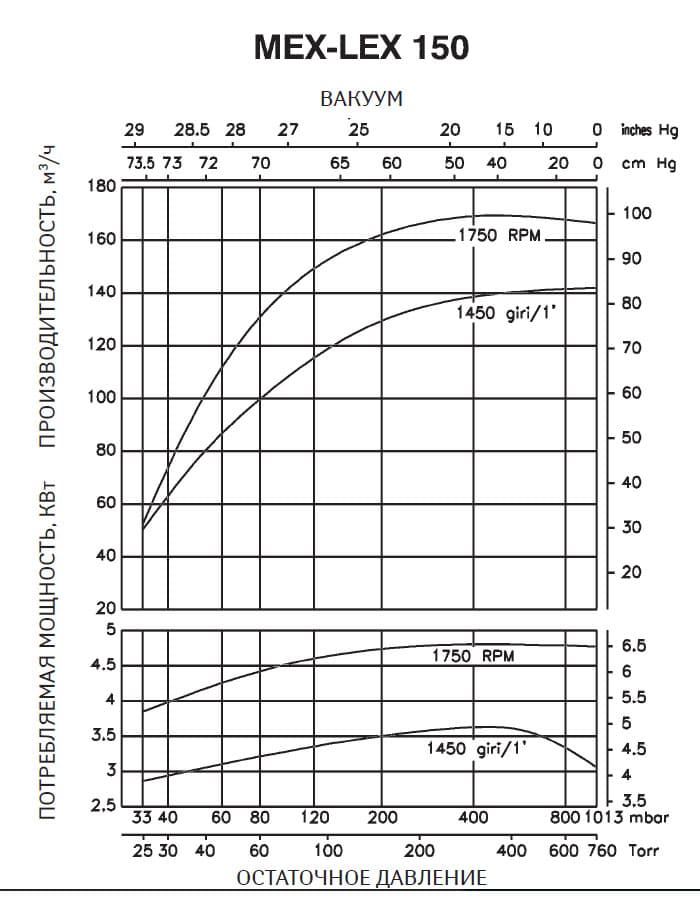

MEX/LEX 150
ДО 116 М³/ГОД ПРИ 120 МБАР

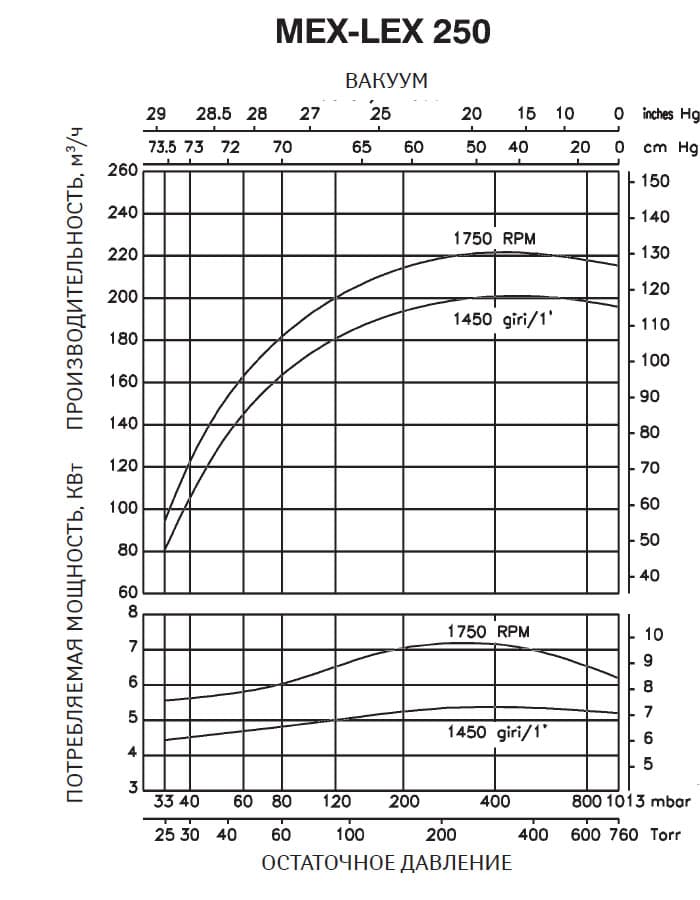

MEX/LEX 250
ДО 184 М³/ГОД ПРИ 120 МБАР

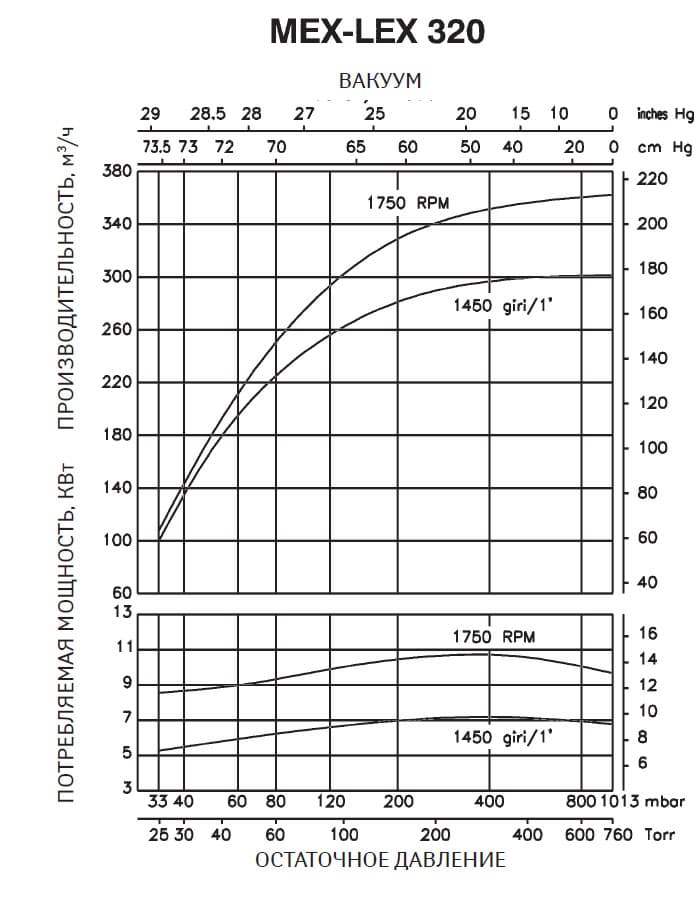

MEX/LEX 320
ДО 258 М³/ГОД ПРИ 120 МБАР

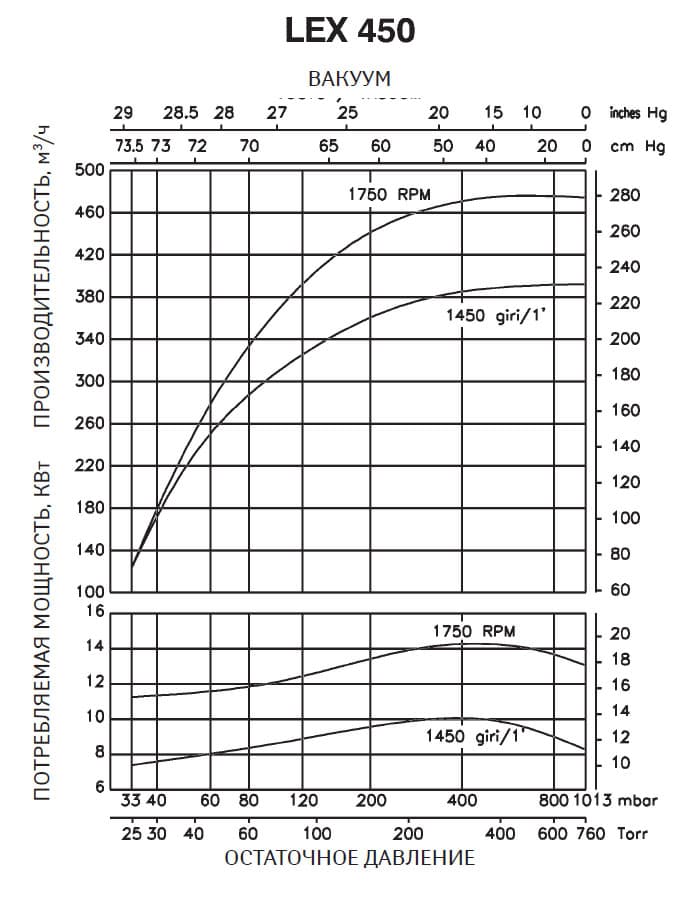

MEX/LEX 450
ДО 325 М³/ГОД ПРИ 120 МБАР
ОПИС
Водокільцеві вакуумні насоси серії MEX - LEX є одноступеневими вакуумними насосами. Надійні та прості в експлуатації.
- можливість роботи практично з будь-яким газом та парою, навіть враховуючи перенесення залишкової рідини
- можливість виготовлення з різних матеріалів та спеціальних сплавів (хастелой, титан, і т.д.)
- широкий спектр застосування
- висока надійність
- ізотермічний стиск
- єдина рухома частина – робоче колесо
- просте технічне обслуговування
- робота без мастила
- низький рівень вібрації
- безшумна робота
ЕКСПЛУАТАЦІЯ
Робоча рідина має безперервно подаватися в насос під час його роботи для компенсації тепла, що виділяється при стисканні, та відновлення рідинного кільця, оскільки частина рідини викидається разом із газом.
Робоча рідина може бути відокремлена від газу у вихідному сепараторі та, у разі потреби, повернута назад до системи. Як правило, у якості робочої рідини використовується вода.
КОНСТРУКЦІЯ
Двигуни мають стандартну конструкцію B3/B5. LEX: Насос встановлюється на опору. Двигуни мають стандартну конструкцію B5. Підшипники валу: для всіх моделей – два шарикопідшипника з консистентною змазкою. Напрямок обертання: за годинниковою стрілкою з боку двигуна. Ущільнення валу: механічне ущільнення відповідно до DIN 24960.
оснащення насоса магнітним приводом
покриття проточної частини насосів фторопластом
використання насоса серії LEX як компресора
- Корпус – чавун
- Розподільний диск - чавун
- Робоче колесо – нержавіюча сталь SS316
- Вал – сталь конструкційна С40
- Ущільнення валу – механічне, DIN 24960 (carbon-SIC-viton)
- Корпус - нержавіюча сталь SS316
- Робоче колесо– нержавіюча сталь SS316
- Розподільний диск – нержавіюча сталь SS316
- Вал – сталь конструкційна С40
- Ущільнення валу – механічне, DIN 24960 (carbon-SIC-viton)
